SCHABLONENTECHNOLOGIE

HERSTELLUNG VON SMD-SCHABLONEN
MIT HÖCHSTER PRÄZISION
SMD-SCHABLONEN-PRODUKTION
Mit Qualität zum

optimalen Druckergebnis

Es gibt gute Gründe, auf unsere hochpräzisen SMD-Schablonen für den Lotpastendruck zu setzen.

Die Qualität von SMD-Schablonen ist entscheidend für ein erfolgreiches Druckergebnis. Unsere im Laserschneidverfahren hergestellten Schablonen werden daher einem garantierten Sicherheitscheck unterzogen.

Mit einer zusätzlichen Oberflächenveredelung durch Nanobeschichtung oder Elektropolieren erhalten Sie das optimale Ergebnis für den Lotpastendruck und die Bestückung von Leiterplatten.

Qualitätsfaktoren

Um Ihren Lotpastendruck zu optimieren, nutzen wir folgende Systeme zur Herstellung von SMD-Schablonen höchster Präzision:

LPKF-Turbocut-System

Spezielle Linsenrotations-mechanik im Laserschneidkopf zur Optimierung der Konturverläufe kreisrunder Durchbrüche auf nahezu 100% (insb. für BGAs)

Loewer DiscMaster 4TD-100

Die Nachbehandlung durch unsere Loewer DiscMaster 4TD-1000 sorgt für eine vollständige Feinstentgratung aller von uns gelieferten Laserschablonen.

Neueste Laserschneid-technik

mit Quick-Check-System (CCD-Kamera-Messsystem zur Kontrolle der Einhaltung von Padlage und -größe)

Motorischer Beamexpande

Softwaregesteuerte Anpassung der Laserfokuslage für jede gewünschte Materialdicke. Die daraus resultierende genaue Fokuseinstellung sorgt für einen optimal konischen Flankenverlauf und rückstandsarme Laserschnittkanten.

Ebene asicherheitscheck
QUALITÄTSMANAGEMENT

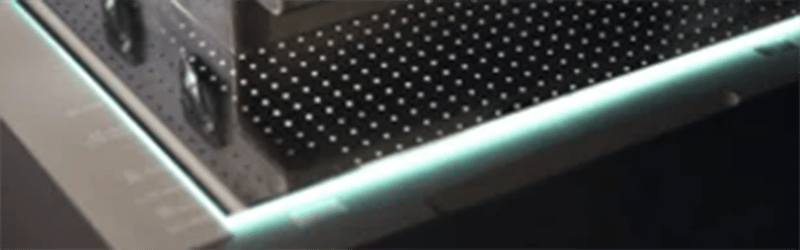

100% SICHERHEITSCHECK

Mit LPKF StencilCheck prüfen wir die Qualität von SMD-Schablonen. Die Software erstellt mit einem Scanner eine Scandatei der Schablone und vergleicht diese mit den Produktionsdaten. Abweichungen werden am Bildschirm grafisch dargestellt. Alle Prüfergebnisse lassen sich in einem Report zusammenfassen und zurückverfolgen. Das ist unsere Garantie für ein lückenloses Qualitätsmanagement.

photocad-50_web-2
QUALITÄTSMANAGEMENT
LASERSCHNEIDEN

Extrem hohe Energiedichte und Bündelungsfähigkeit macht die Laserstrahlung zu einem optimalen Werkzeug für die Anfertigung von Präzisionsschnitten und damit zur Herstellung von hochpräzisen SMD-Schablonen. Die von uns eingesetzte Laserquelle erzeugt einen stark gebündelten Laserstrahl mit der Wellenlänge von 1064 nm (Infrarot). In ihrem Fokuspunkt ist die Energiedichte so hoch, dass man damit Edelstahlbleche von 500 µ Dicke schneiden kann. Die Genauigkeit der Laseranlagen beträgt ± 2 µm. Die thermische Belastung des Materials neben der Schnittfuge ist äußerst gering.

OBERFLÄCHENVEREDELUNG
NANOVEREDELTE SMD-SCHABLONEN

Das Verfahren der Nanoveredelung bietet zusätzlichen Schutz und erhöht die Haltbarkeit von Druckschablonen.

OBERFLÄCHENVEREDELUNG

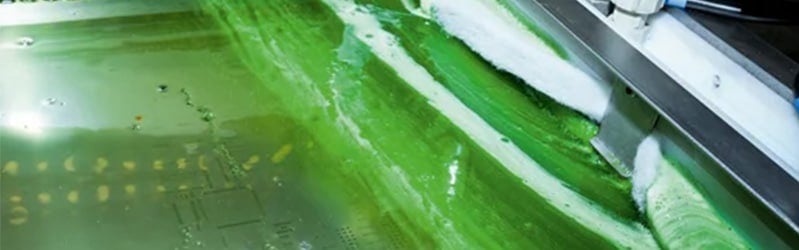

ELEKTROPOLIERTE SMD-SCHABLONEN

Elektropolieren optimiert in einem Arbeitsgang eine Reihe von Eigenschaften metallischer Oberflächen.
