Nanoveredelung
OBERFLÄCHENVEREDELUNG FÜR SMD-SCHABLONEN
Nanobeschichtete Druckschablonen
Versiegelung mit
Siliziumnano
Das Verfahren der Nanoveredelung von SMD-Schablonen ist eine effektive und kostengünstige Anwendung, die zusätzlichen Schutz vor Verunreinigung bietet und so die Nutzungsdauer von Druckschablonen deutlich erhöht. Gerade feine Schablonenstrukturen lassen sich so über eine größere Anzahl an Druckvorgängen stabil und prozesssicher drucken, ohne dass die Metallschablone gereinigt werden muss.
Mithilfe der Nanobeschichtung wird die SMD-Schablone versiegelt und damit widerstandsfähig gegenüber Schmutzpartikeln, Lösemitteln und alkalischen Reinigern.
Neben der Nanobeschichtung bietet Photocad die Elektropolitur von Oberflächen an. Für ein optimales Ergebnis des Lotpastendrucks bei hohen Anforderungen empfehlen wir, beide Verfahren der Oberflächenveredlung ‒ Elektropolieren und Nanobeschichtung ‒ zu kombinieren.
Das Verhalten von Wasser auf einem Blatt der Lotus-Pflanze.

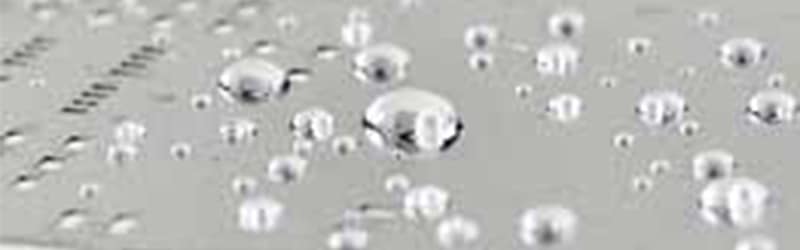

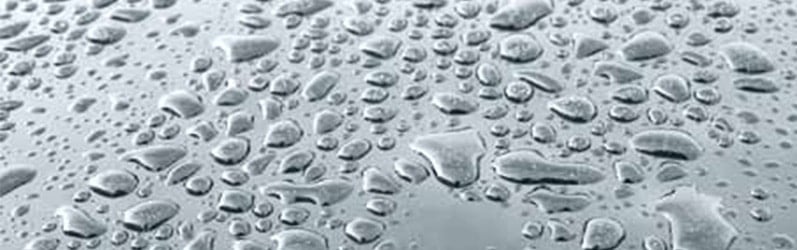

Das Verhalten von Wasser auf einer mit Nano-technologie behandelten Oberfläche.
Nano-Technologie
Der
Lotuseffekt
Die Oberflächenveredlung mittels Nano-Technologie hat ihre Vorbilder in der Natur, das bekannteste ist der so genannte Lotuseffekt. Wie allgemein bekannt, perlt Wasser vom Blatt der Lotus-Pflanze in Tropfen ab und nimmt dabei alle Schmutzpartikel auf der Oberfläche mit.
Der Wassertropfen hat so gut wie keinen Kontakt mit der Oberfläche des Blattes. Verantwortlich für diesen Effekt ist die Doppelstruktur der Blattoberfläche.
Dieses Phänomen wurde von Wissenschaftlern nachempfunden und technologisch nutzbar gemacht.
Nanoveredelung
MODERNSTE
Nano-Technik
Photocad verfügt über eine eigene, hochmoderne Beschichtungsanlage, die automatisch gesteuert wird.
So werden Präzision, Wiederholgenauigkeit und ein Höchstmaß an Arbeitssicherheit für unsere Mitarbeiter garantiert. Durch die Veredlungskapazitäten im eigenen Haus sind wir in der Lage, nanoveredelte SMD-Schablonen in hoher Qualität schnell und günstig zu liefern.
Außerdem arbeitet Photocad mit hochwertigem Siliziumnano, das wesentlich haltbarer und umweltverträglicher ist als Nanoprodukte aus Polymer oder Silikon.
Phase 1
Phase 2
Phase 3
unbehandelte Oberfläche
nanoveredelte Oberfläche
Vorteile der Nanoveredelung:
- Nanoveredelung ist im ausgehärten Zustand chemisch und mechanisch hochgradig belastbar, hitze- und frostbeständig sowie UV-stabil
- Bei sachgerechter Verarbeitung ist eine Gesundheitsgefährdung ausgeschlossen
- Die Oberflächenfestigkeit und die Kratzfestigkeit werden wesentlich verbessert, so dass ein mechanischer Abrieb durch normale Nutzung so gut wie keine Auswirkung mehr zeigt
- Aggressive Umwelteinflüsse haben keine negativen Folgen
- Eine Oberfläche mit Nanobeschichtung weist Flüssigkeiten deutlich stärker ab und verringert damit die Anhaftung von Verschmutzungen
Eigenschaften der Nanoveredelung
Nanoprodukte
im vergleich
EIGENSCHAFT | SILIZIUMNANO Photocad | POLYMERPRODUKTE |
|---|---|---|
Abriebbeständigkeit | sehr gut | nein bis gering |
Alkalienbeständigkeit | ja | gering |
Easy-to-clean-Effekt | sehr gut | nein |
Langlebigkeit | sehr gut | nein |
Umweltfreundlichkeit | sehr gut | gering |
Waschanlagenstabilität | ja | nein bis gering |
FAQ
Diese Form der Oberflächenveredelung eignet sich besonders für kleinste Bauteile und anspruchsvolle Anwendungen. Daher bieten wir Nanoveredelung bei SMD-Schablonen der Produktlinie PERFORMANCE an. Daneben führen wir eine Elektropolitur als zusätzliche Veredelung durch.
Photocad bietet eine große Auswahl der Produktserie KIWOCLEAN EL an, die speziell für die Reinigung und Pflege von behandelten SMD-Schablonen entwickelt wurde
Photocad bietet zwei Schnellspannsysteme für SMD-Schablonen an, Quattro-Flex und VectorGuard. Beide Systeme sind für nanobeschichtete Schablonen geeignet.
