Elektropolieren

OBERFLÄCHENPOLITUR
FÜR SMD-SCHABLONEN

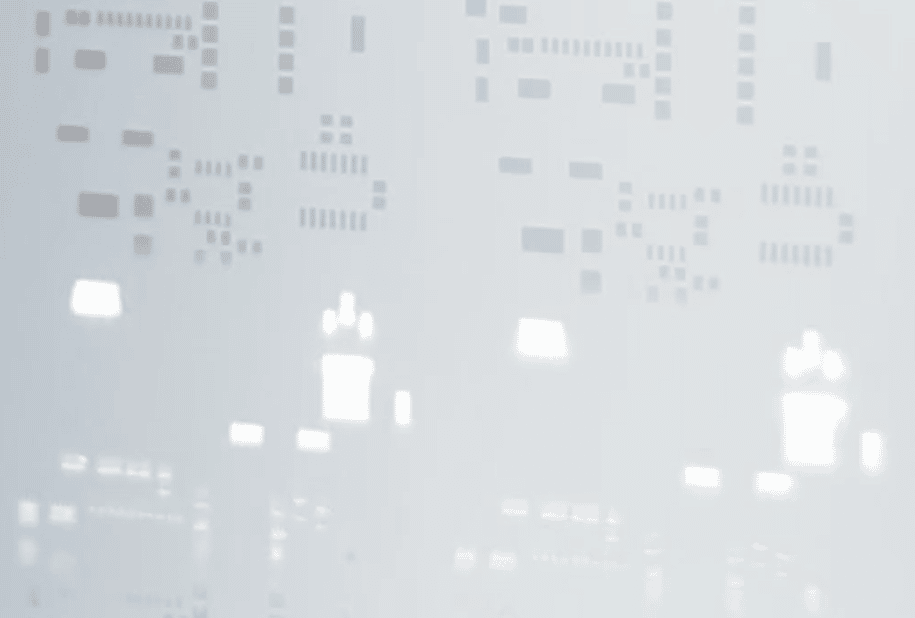

Elektropolierte Druckschablonen
Für das optimale

Druckergebnis

Beim Laserschneiden von SMD-Schablonen entstehen Schmelzrückstände an den Innenwandungen der Öffnungen, die die Qualität des Druckergebnisses beeinträchtigen können.

Elektrochemisches Polieren und Entgraten (Elektropolieren) verbessert in einem Arbeitsgang eine Reihe von Eigenschaften metallischer Oberflächen. Die Mikrorauigkeit der Schablonenoberfläche wird deutlich reduziert. Die Öffnungswandungen werden geglättet und feinste Grate entfernt.

Für besonders feine Anwendungen reicht die Standardoberflächenbehandlung (beidseitiges Bürsten) nicht aus. In diesen Fällen ist eine Oberflächenvereedelung durch Elektropolieren und/oder Nanoveredelung empfehlenswert.

eigens für Photocad entwickelte Elektopoliturmaschine der Firma Poligrat
Automatischer Poliervorgang in geschlossener Kammer
Elektropolitur
Veredelung

eigens entwickelt

Als einziger Hersteller in Deutschland verfügt Photocad mit der Elektropolieranlage vom Typ Poligrat EP110, L250-25 über ein automatisches System zur elektrochemischen Oberflächenbearbeitung von SMD-Schablonen.

Bei der von der Firma Poligrat eigens für Photocad entwickelten Anlage erfolgt der Poliervorgang in einer geschlossenen Kammer, gesteuert von einer Siemens CNC-Steuerung. Verglichen mit dem herkömmlichen Elektropolieren von Hand wird die Arbeitssicherheit erheblich verbessert. Außerdem garantiert die Automatisierung eine gleichbleibend hohe Qualität.

Für ein optimales Ergebnis des Lotpastendrucks bei hohen Anforderungen empfehlen wir die Kombination beider Verfahren der Oberflächenveredlung ‒ Elektropolieren und Nanobeschichtung.

Elektropolieren
das

Verfahren

Das Prinzip des Elektropolierens stellt eine Umkehrung des galvanischen Prozesses dar, wobei Metall-Ionen an ein Werkstück angelagert werden.
Phase 1
Die SMD-Schablone wird von einer Elektrolytlösung umspült und positiv aufgeladen, so dass es als Anode (Pluspol) wirkt. Die Kathode (Minuspol) wandert im Elektrolyt über die Schablone.
Phase 2
Wenn Gleichstrom angelegt wird, werden Metall-Ionen von der anodischen Schablone abgetragen und bewegen sich Richtung Kathode.
Ergebnis
Das Prinzip des Elektropolierens stellt eine Umkehrung des galvanischen Prozesses dar, wobei Metall-Ionen an ein Werkstück angelagert werden.
elektrochemische Oberflächenbearbeitung
Vorteile des Elektropolierens:

FAQ

Diese Art der Oberflächenveredelung eignet sich besonders für feine Anwendungen und kleinste Bauteile. Daher bieten wir das Elektropolieren von SMD-Schablonen bei der Auswahl der Produktlinien ADVANCED und PERFORMANCE an.

Bei einfachen Anwendungen ist die Standardoberflächenbehandlung (beidseitiges Bürsten) ausreichend. Das Verfahren des Elektropolierens kommt bei feinen Strukturen zum Einsatz. Höchste Anforderungen erfordern zusätzlich die NanoveredelungZur Übersicht
